Variscite

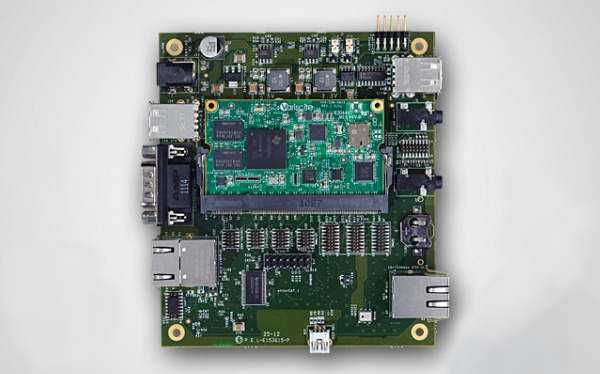

DIMM-vキャリアボード(AM3354)

MENU

・POC-DART-SD410

DART-SD410-top


・POC-DART-MX6

DART-MX6 freescale


・POC-DART-OMAP4460-V

DART-MX6 TI


・POC-MXM-APQ8064-V

VAR-SOM-SD600 Snapdragon-APQ8064-top


・POC-DIMM-OMAP5432-V

POC-DIMM-OM54 top


・POC-DIMM-OMAP4460-V

POC-DIMM-OM4660-V top


・POC-DIMM-i.MX6-V

POC-DIMM-iMX6-V top


・POC-DIMM-OMAP3730-V

POC-DIMM-OM3730-V top


・POC-DIMM-AM3517-V

POC-DIMM-AM35 top


・POC-DIMM-OMAP3354-V

POC-DIMM-AM35 top


・POC-DIMM-OMAP3530-V

POC-DIMM-OM3530-V top

  • SODIMMソケット型小型CPUモジュール
  • TI製 AM3354 もしくは AM3352(ARM Cortex-A8)搭載キャリアボード
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • Linux, Android, WindowsCE R3.0 EmbddedCompact7対応

POC-DIMM-AM3354/AM3352-Vキャリアボード仕様

OMインターフェース
SODIMM 200ソケット

 POC-DIMM-AM33(VAR-SOM-AM33)

表示
RGB 18ビットRGBパラレル·ディスプレイ·インタフェース(7 "WVGA LCD用40ピンFFC / FPCコネクタ)
LVDS 18ビット
バックライト·ドライバ はい
タッチパネル
抵抗 4線式タッチパネル、4ピンFFC / FPC
容量性 静電容量式タッチパネル、(10ピンFFC / FPC)
オーディオ
ヘッドホン 3.5 mmコネクタ
ライン 3.5 mmコネクタ
拡張
SD-CARD SDカードソケット
USB
USBホスト 4ポートは、コネクタを入力
USB OTG タイプミニABコネクタ
ネットワーク
イーサネット(1) 10/100、RJ45
イーサネット(2) 10/100/1000 Mbps、RJ45
シリアルポート
RS232(1) DV-9オス(DTE)
RS232(2) IDC10ヘッダ(デバッグ)
RS485 ヘッダ
CANバス アイソレータとドライバとCANバスインターフェース
拡張コネクタ
GPMC - ローカル·バス·インタフェース
SD / MMCインタフェース
SPI、I2C
UART
GPIO
JTAG
機械的仕様
外形寸法(幅×長さ×高さ) 12㎝ X 10.5cm ×2.4cm
電子仕様
電源電圧 7.5V-14V DC入力、2.5ミリメートルDCジャック
RTC コインRTCバックアップ電池ソケット(CR1225)

関連製品

POC-DIMM-vキャリアボード(i.MX6)

MENU

・POC-DART-SD410

DART-SD410-top


・POC-DART-MX6

DART-MX6 freescale


・POC-DART-OMAP4460-V

DART-MX6 TI


・POC-MXM-APQ8064-V

VAR-SOM-SD600 Snapdragon-APQ8064-top


・POC-DIMM-OMAP5432-V

POC-DIMM-OM54 top


・POC-DIMM-OMAP4460-V

POC-DIMM-OM4660-V top


・POC-DIMM-i.MX6-V

POC-DIMM-iMX6-V top


・POC-DIMM-OMAP3730-V

POC-DIMM-OM3730-V top


・POC-DIMM-AM3517-V

POC-DIMM-AM35 top


・POC-DIMM-OMAP3354-V

POC-DIMM-AM35 top


・POC-DIMM-OMAP3530-V

POC-DIMM-OM3530-V top

  • SODIMMソケット型小型CPUモジュール
  • フリースケール社i.MX6(ARM Cortex-A9)搭載キャリアボード
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • Linux, Android, WindowsCE R3.0 EmbddedCompact7対応

POC-DIMM-i.MX6-Vシステム開発キット仕様

SOMインターフェース
SODIMM 200ソケット 専用CPUモジュールソケット
表示
RGB 18ビットRGBパラレル·ディスプレイ·インタフェース(7 "WVGA LCD用40ピンFFC / FPCコネクタ)
LVDS 18ビット/ 24ビット
HDMI 1.4
バックライト·ドライバ はい
タッチパネル
抵抗 4線式タッチパネル、4ピンFFC / FPC
容量性 静電容量式タッチパネル、(10ピンFFC / FPC)
オーディオ
ヘッドホン 3.5 mmコネクタ
ライン - 3.5 mmコネクタ
デジタルマイク オンボード
拡張
SD-CARD SDカードソケット
S-ATA 7 + 15、メスコネクタ
PCI-Express ミニPCIeコネクタ
SIMカード ミニPCIeモデムサポート
USB
USBホスト 3ポートは、コネクタを入力
USB OTG タイプミニABコネクタ
ネットワーク
イーサネット 10/100/1000 Mbps、RJ45
カメラインタフェース
シリアルカメラ VAR-EXT-CB402のカメラボード
並列カメラ ヘッダ
シリアルポート
RS232(1) DV-9オス(DTE)
RS232(2) IDC10ヘッダ(デバッグ)
RS485 ヘッダ
CANバス アイソレータとドライバとCANバスインターフェース
拡張コネクタ
EIM - ローカル·バス·インタフェース
SD / MMCインタフェース
SPI、I2C
UART
GPIO
JTAG
機械的仕様
外形寸法(幅×長さ×高さ) 12cm x 10.5cm ×2.4cm
電子仕様
電源電圧 7.5V-14V DC入力、2.5ミリメートルDCジャック
RTC コインRTCバックアップ電池ソケット(CR1225)

関連製品







POC-COM-PXA320-v(VAR-SOM-PX32)

CPU
CPU名 マーベルPXA-320
CPUタイプ ARM 9
CPUコア 1
CPUクロック(最大) 806 MHz
メモリ
RAM 64〜256メガバイトLP-DDR
フラッシュ 128〜256メガバイトSLC NAND
マルチメディア
2D/3Dグラフィックスアクセラレーション 2Dグラフィックスアクセラレーション
カメラインタフェース 1×CPI
表示
RGB 800×600 24ビット
抵抗膜方式タッチパネル 4線式タッチ
ネットワーキング
イーサネット 10/100 Mbpsイーサネット
オーディオ
マイク アナログ
イン/アウトライン はい
接続性
USBホスト/デバイス USB 2.0×1ホスト、1つのx OTG
UART 3、
I2C 2
SPI 1
ワンワイヤー 1ワイヤ/ HDQ
OSサポート
のWindows Embeddedコンパクト  6.0 R3
機械的仕様
外形寸法(幅×長さ×高さ) 40.1ミリメートルX 60.2ミリメートルX 6.01ミリメートル
電子仕様
電源電圧 3.3 V
デジタルI / O電圧 3.3 V
環境仕様
コマーシャル温度(0〜70°C) はい
拡張温度(-20〜70°C) はい

POC-SOM-PXA300(VAR-SOM-PX30

CPU
CPU名 マーベルPXA-300
CPUタイプ ARM 9
CPUコア 1
CPUクロック(最大) 624 MHz
メモリ
RAM 64〜256メガバイトLP-DDR
フラッシュ 128〜256メガバイトSLC NAND
マルチメディア
カメラインタフェース 1×CPI
表示
RGB 800×600 24ビット
抵抗膜方式タッチパネル 4線式タッチ
ネットワーキング
イーサネット 10/100 Mbpsイーサネット
オーディオ
マイク アナログ
イン/アウトライン はい
接続性
USBホスト/デバイス USB 2.0×1ホスト、1x OTG
UART 3、
I2C 2
SPI 1
ワンワイヤー 1ワイヤ/ HDQ
OSサポート
のWindows Embeddedコンパクト  6.0 R3
機械的仕様
外形寸法(幅×長さ×高さ) 40.1mm X 60.2mm X 6.01mm
電子仕様
電源電圧 3.3 V
デジタルI / O電圧 3.3 V
環境仕様
コマーシャル温度(0〜70°C) はい
拡張温度(-20〜70°C) はい

POC-DIMM-i.MX257-v(VAR-SOM-MX27)

CPU
CPU名 フリースケールセミコンダクタ社i.MX27
CPUタイプ ARM 9
CPUコア 1
CPUクロック(最大) 400 MHz
メモリ
RAM 64〜256メガバイトDDR2
フラッシュ 128〜256メガバイトSLC NAND
マルチメディア
ビデオアクセラレーション H.264アクセラレーションD1
表示
RGB 800×600 24ビット
抵抗膜方式タッチパネル 4線式タッチ
ネットワーキング
イーサネット 10/100 Mbpsイーサネット
オーディオ
マイク アナログ
イン/アウトライン はい
接続性
SD / MMC 2
USBホスト/デバイス USB 2.0×1ホスト、1x OTG
UART 3
I2C 2
SPI 1
CANバス 1
RTC はい
OSサポート
リナックス はい
Windows Embedded 6.0 R3
機械的仕様
外形寸法(幅×長さ×高さ) 32.3mm X 67.8mm×3.0mm
電子仕様
電源電圧 3.3 V
デジタルI / O電圧 3.3 V
環境仕様
コマーシャル温度(0〜70°C) はい
拡張温度(-20〜70°C) はい
