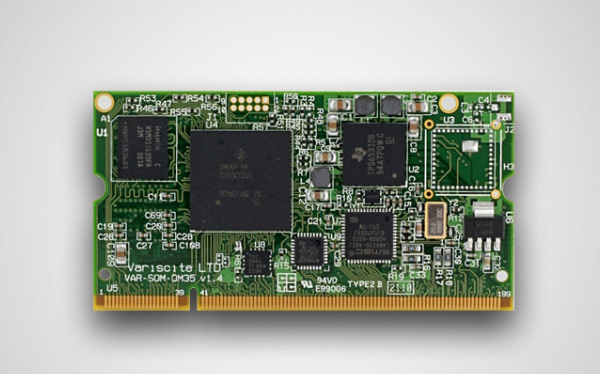

・POC-DIMM-OMAP3530-V

POC-DIMM-OM3530-V top

  • SODIMMソケット型小型CPUモジュール
  • TI製 DM3530 および AM3503 (ARM Cortex-A8)搭載
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • Linux2.6.32 WindowsCE 6.0R3 EmbddedCompact7対応

POC-DIMM-OMAP3530-V仕様

CPU
CPU名 テキサスインスツルメンツ社OMAP3530 / OMAP3503
CPUタイプ Cortex™-A8
CPUコア 1(シングルコア)
CPUクロック(最大) 720 MHz
DSP TMS320C64x + @ 800 MHz
メモリ
RAM 64〜256MB LP-DDR
フラッシュ 256MB SLC NAND
マルチメディア
2D/3Dグラフィックスアクセラレーション PowerVR SGX530は、2D​​と3Dのアクセラ
ビデオエンコード/デコード H.264はエンコード/デコード(720p)
カメラインタフェース 1×CPI
表示
RGB 1400 x 1050 24ビット
抵抗膜方式タッチパネル 4線式タッチ
ネットワーキング
イーサネット 10/100 Mbpsイーサネット
オーディオ
マイク アナログ
イン/アウトライン はい
接続性
USBホスト/デバイス USB 2.0×1ホスト、1x OTG
UART 3、3.6Mbpsまで
I2C 2
SPI 1
ワンワイヤー 1ワイヤ/ HDQ
Extrenalバス GPMC
OSサポート
リナックス はい
アンドロイド はい

機械的仕様
外形寸法(幅×長さ×高さ) 35.6mmX 67.8mm×3mm
電子仕様
電源電圧 3.3 V
デジタルI / O電圧 1.8 V
環境仕様
コマーシャル温度(0〜70°C) はい
拡張温度(-20〜70°C) はい
拡張温度(-40〜85°C) はい

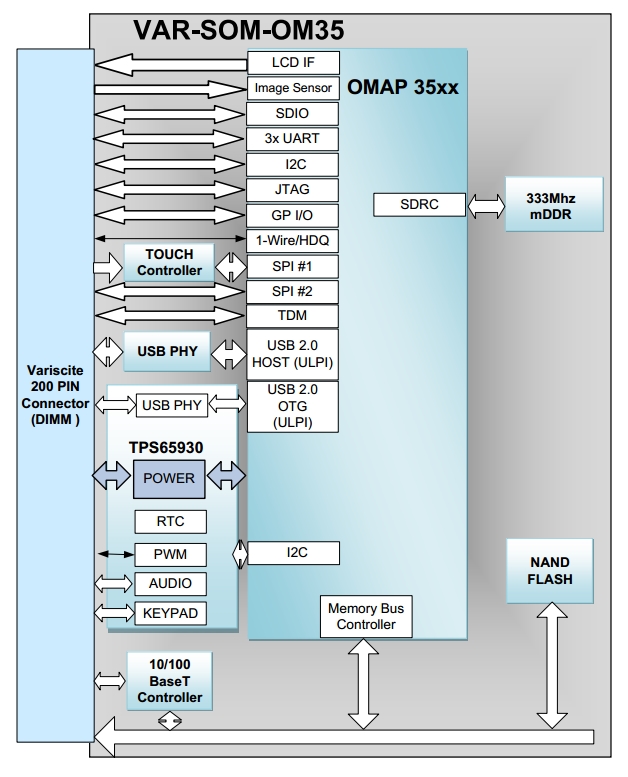

POC-DIMM-OMAP3530-Vブロック図

VAR-SOM-OM35



POC-DIMM-AM3530-Vキャリアボード

  • POC-DIMM-AM3530-Vキャリアボード

POC-DIMM-AM3530-V互換モジュール
