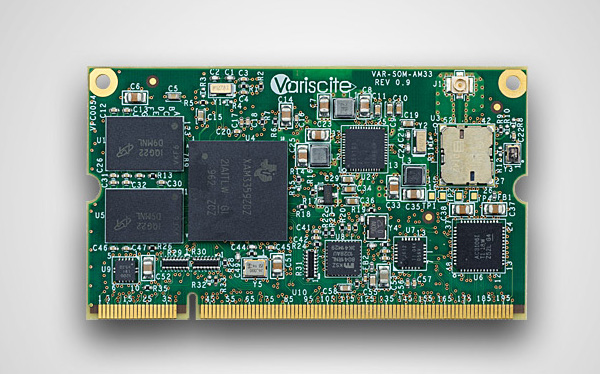

POC-DIMM-AM35 top


・POC-DIMM-OMAP3354-V

POC-DIMM-AM35 top


・POC-DIMM-OMAP3530-V

POC-DIMM-OM3530-V top

  • SODIMMソケット型小型CPUモジュール
  • TI製 AM3517 もしくは AM3505(ARM Cortex-A8)搭載
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • Linux, Android, WindowsCE R3.0 EmbddedCompact7対応

POC-DIMM-AM3517-V仕様

CPU
CPU名 テキサス·インスツルメンツ社AM3517 / AM3505
CPUタイプ Cortex™-A8
CPUコア 1(シングルコア)
CPUクロック(最大) 600 MHz
メモリ
RAM 64〜256MB DDR2
フラッシュ 256〜512MB SLC NAND
マルチメディア
2D/3Dグラフィックスアクセラレーション PowerVR SGX530 2D​​と3Dのアクセラ
カメラインタフェース 1X CPI
表示
RGB 1400 x 1050 24ビット
抵抗膜方式タッチパネル 4線式タッチ
ネットワーキング
イーサネット 10/100 Mbpsイーサネット
オーディオ
マイク アナログ
イン/アウトライン はい
接続性
SD / MMC X2
USBホスト/デバイス USB 2.0:1Xホスト、1×OTG
UART X4、3.6Mbpsまで
I2C X2
SPI X1
ワンワイヤー 1-Wire/HDQ
RTC モジュール内対応
拡張バス GPMC
OSサポート
リナックス はい
アンドロイド はい
Windows CE WindowsCE 6.0R3、Windows CE Compact7.0
機械的仕様
外形寸法(幅×長さ×高さ) 35.6mm X 67.8mm×3mm
電子仕様
電源電圧 3.3~6.0 V
デジタルI / O電圧 3.3 V
環境仕様
コマーシャル温度(0〜70°C) はい
拡張温度(-20〜70°C) はい
インダストリアル温度(-40〜85°C) はい

POC-DIMM-AM3517-V回路図

CPUモジュールのみとなります。

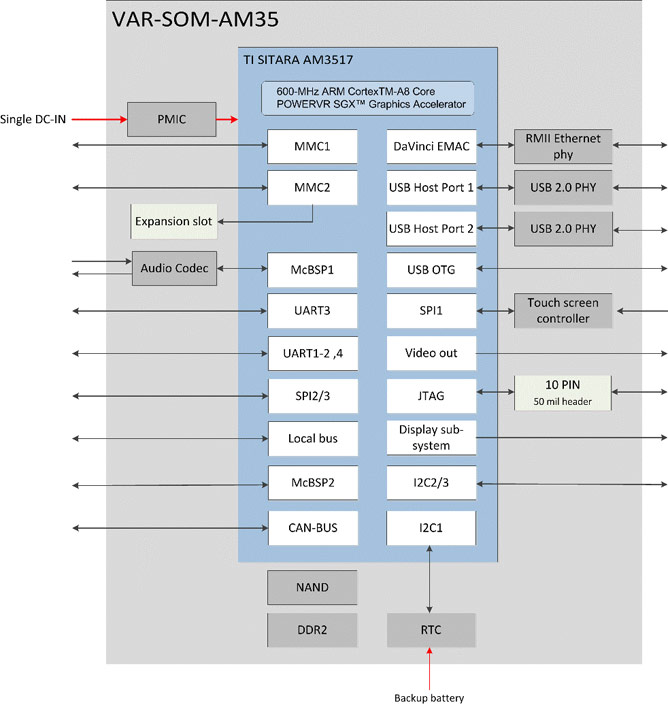

VAR-SOM-AM35 SOM

POC-DIMM-AM3517-Vキャリアボード&アクセサリー製品

POC-DIMM-AM3517-V互換モジュール
