  • 38mm x 38mm の小型ARM Cortex A9システムオンモジュール
  • システムオンモジュールとキャリアボードの組み合わせを実現

POC-SOM-MX6-Tiny仕様

• i.MX6 Freescale processor, 最大1.2GHz / 4 コア
• DDR3-1066 SDRAM (533MHz), 最大4GB
• 10/100/1000 Mbps Ethernet
• I2C EEPROM
•  LED(ユーザ仕様利用、電源利用)
• 3x 100ピンコネクタ
• サイズ: 38 x 38 mm
• 入力電源: 2.7 to 5.5V DC, 単一 +3.3V および +5V
• OS Linux
• Commercial / Extended / Industrial temperature range
• RoHS

ボードコネクタ

• 1x HDMI (up to QXGA 2048×1536)
• 1x LVDS (up to WUXGA 1920×1200)
• 1x 20-bit parallel LCD display (up to WXGA 1366×768) or 1x Video Input (CSI)
• 1x DSI MIPI differential display output (up to XVGA 1024×768)
• 1x 20-bit パラレルビデオ入力 CSI (up to 8192×4096)
• 1x MIPI 異なるカメラ入力
• 1x PCIE
• 1x SATA
• 1x NAND Flash もしくは 1x MMC (8bit)
• 2x SD (2x 4bit or optional 4 & 8bit)
• 2x USB
• 5x UART, 3x I2C, 2x SPI
• 1x CAN
• Digital audio
• 2x GPIO, 2x GPIO or PWM
• System signals: Reset in/out, Boot mode, Power ok, User button
• JTAG

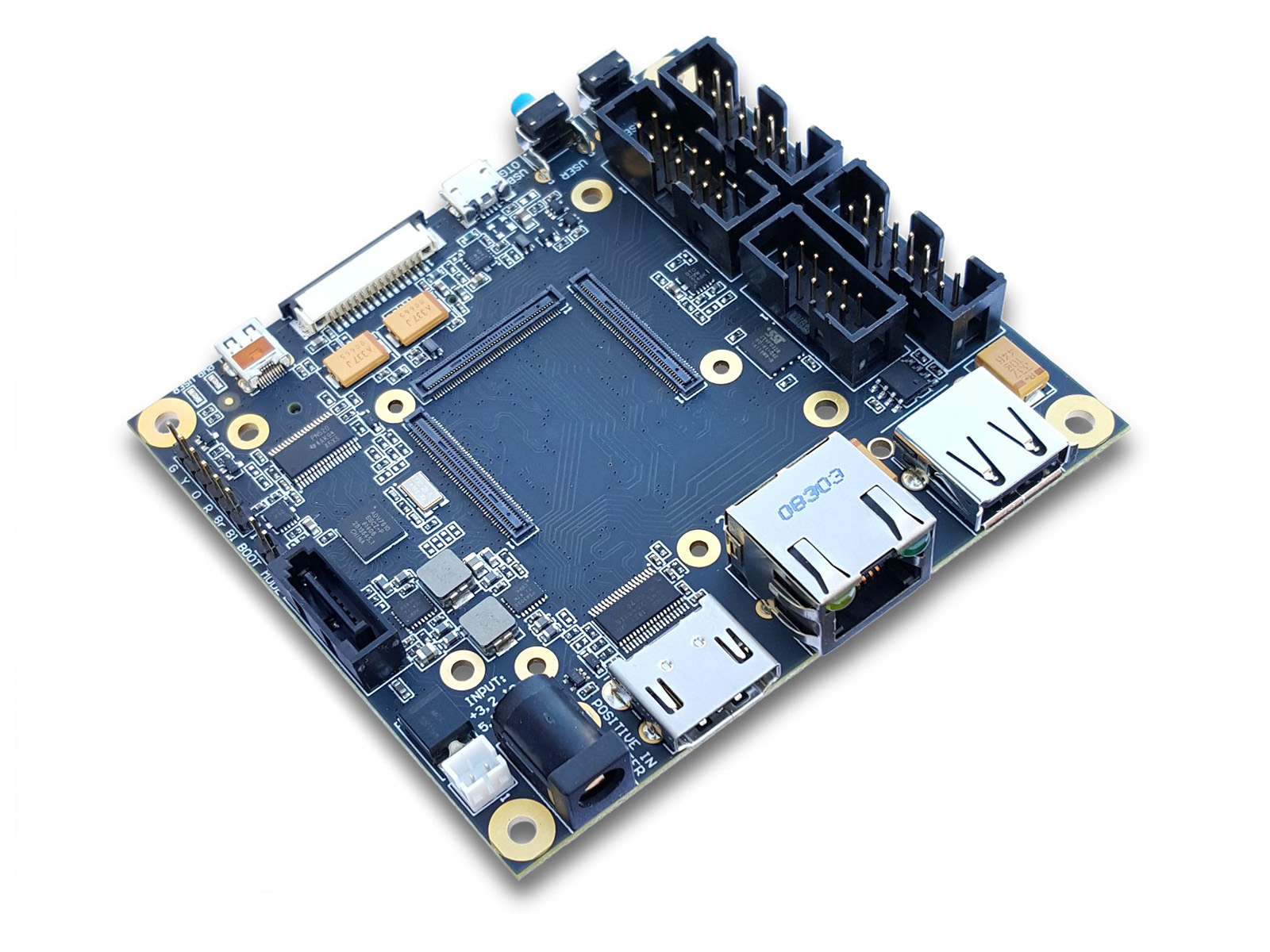

キャリアボード仕様

バックパネル
- 1Gb Ethernet
- HDMI出力(オーディオ含む)
- 1x USB (オプション 2x USB)
- 電源入力ジャック: 3.2V - 5.5V DC
フロントパネル
- HDMI Micro 入力(オーディオ含む)  (e.g. GoPro カメラ)
- MIPI-CSIカメラ入力 (Raspberry Pi互換)
- USB OTG Micro
- Micro SD card
- ボタン: RESET, ユーザ仕様ボタン
- LED(電源用、ユーザ仕様用)
サイドパネル
- 1x SATA
- 1x UART デバッグコンソールヘッダ(FTDIケーブル互換)
- 電源入力 / 出力ヘッダ
ボタン
- 1x PCIE mini カードスロット (PCIE & USB)
ヘッダ
- 4x UART
- 1x SPI
- 1x CAN (CMOS)
- 3x I2C
- 2x PWM
- 8x GPIO (can be used for Buttons, LEDs, …)
• HDMIビデオレコーダ
• SPI Flash (最大128Mbit)
• 4つの追加heatsinkホルダ
• サイズ: 90 x 80 mm
• RoHS

モジュール



POC-COM-MX6S-Tiny

  •  i.MX6 Solo CPU, 1GHz
  •  512MB DDR3-1066 SDRAM (400MHz)
  • 10/100/1000 Mbps Ethernet
  • 128Kbit I2C EEPROM
  • User LED, power LED
  • 3x 100pins
  • 0°C to +70°C


POC-COM-MX6D-Tiny

  •  i.MX6 Dual CPU, 1GHz
  • 1GB DDR3-1066 SDRAM (533MHz)
  • 10/100/1000 Mbps Ethernet
  • 256Kbit I2C EEPROM
  • User LED, power LED
  • 3x 100pins
  • 0°C to +70°C



POC-COM-MX6Q-Tiny

  •  i.MX6 Quad CPU, 1GHz
  • 2GB DDR3-1066 SDRAM (533MHz)
  • 10/100/1000 Mbps Ethernet
  • 512Kbit I2C EEPROM
  • User LED, power LED
  • 3x 100pins
  • 0°C to +70°C
