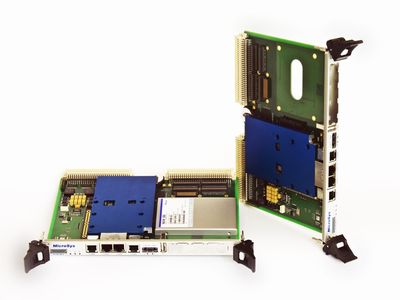

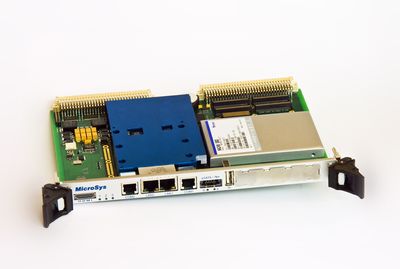

POC-VME1022

  • フリースケール製QorIQ P1022デュアルコア搭載
  • 高速IOサポート(2 x SATA、3 x  PCI Express、2 x  SRIO、4 x SGMII対応
  • 5x 10/100/1000 Mbps Ethernet controllers (eTSECs)  IEEE® 1588サポート
  • マルチOS/BSP(Microware OS-9,Linux,VxWorks,QNX)対応
  • VMEボードコンピュータ

POC-VME1022仕様

フォームファクター フォームファクター オリジナルIOソケットタイプ/VME
プロセッサシステム CPU

Freescale製 QorIQ P1022(500mc コア)

 グラフィック

-

メモリ RAM 最大2 GByte DDR2
ストレージ

512 MByte NAND Flash (4 MByte SPI Flash (boot option)

組み合わせ

P1013(1GMHz)/RAM 1GB, 256MB Flash

インターフェース イーサネット

2 x 10/100/1000 Mbps Ethernet with IEEE® 1588 support

USB

2 x USB 2.0

UART 2 x UART RK11
CAN はい
拡張インターフェース 2x PMC/XMC 64bitスロット, 16ピンJTAG,
拡張インターフェース PCIe

x 3

SATA eSATA
SDソケット MicroSDカードコネクタ
マルチメディア LCD(TTL / LVDS / EDP)

-

DDI(HDMI / DVI / DisplayPort)

1x HDMI

カメラ

-

ビデオ

-

タッチパネル -
オーディオ 音声インターフェース -
CODEC  -
コネクタ -
補助機能 補助機能 -
LED -
パワー 電源電圧 5V DC
コネクタ 6U VMEバスCPUボード、2eSST VMEバスインターフェス
環境仕様 標準温度 0°C~+70℃
拡張温度 -40℃~+85℃
物理特性 寸法(L x W x H) -
重量 -
オペレーティングシステム リナックス Linux
Windows
Android -
その他 VxWorks, Microware OS-9. MicroC/OS-II, QNX
認定 RoSH 対応

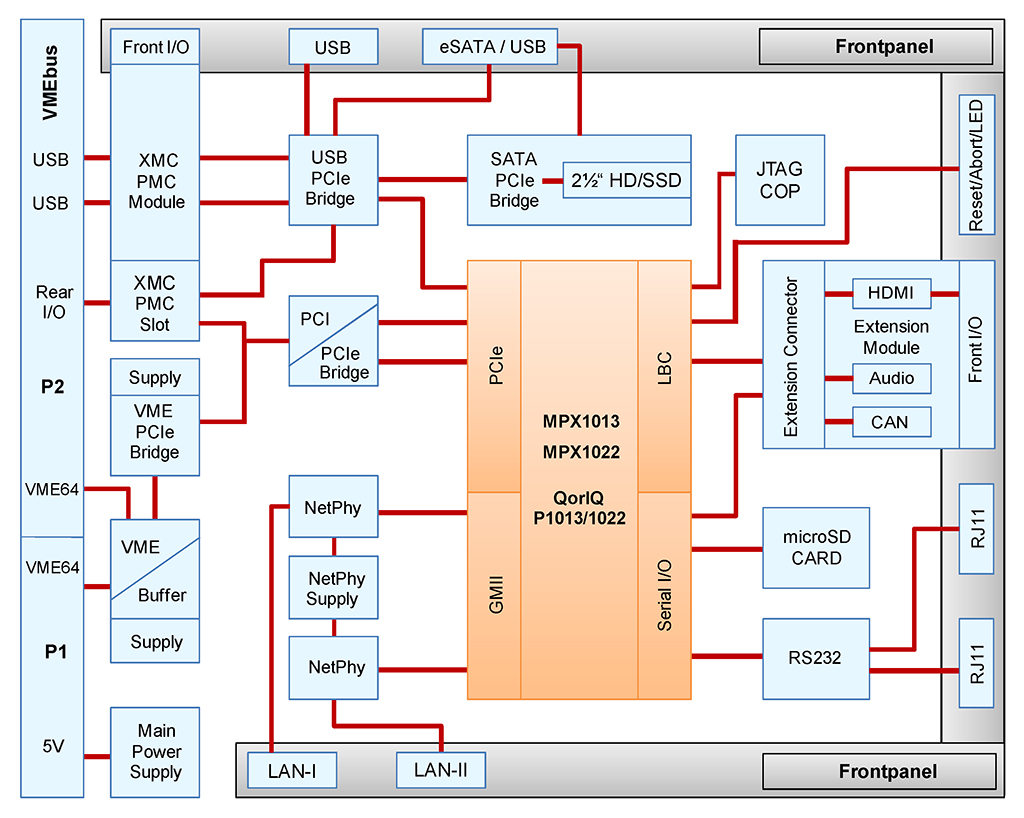

POC-VME1022ブロック図

vme1022 3
