  • Qualcomm®Snapdragon™805（APQ8084 SoC）搭載
  • １つのコアが最大2.7 GHzのクアッドコアQualcomm®クライト™450 CPUとマルチタスク（ARM®v7ISA互換）
  • HEVC（H.265）で4K超HDビデオ帯域幅と電力効率の再生およびH.264キャプチャ
  • デュアル画像信号プロセッサは、55 MPまで〜1GP/sのスループットとイメージセンサを備えた
  • Qualcomm®Adreno™420 GPUは、副腎、前世代と比較グラフィックスで最大40％の増加と計算性能を持つ
  • Qualcomm®Hexagon™DSP V50（800MHz帯まで）
  • 優れた性能と電力効率のためのタイトなシステム統合と最適化
  • Qualcomm®Snapdragon™805（APQ8084 SoC）搭載
  • WiFi接続とBluetooth接続可能
  • Android4.4.対応
  • POC-APQ6501-kit 1
  • POC-APQ6501-kit 2
  • POC-APQ6501-kit 3


POC-SOM-APQ8084(Snapdragon805)システム開発キット

 Snapdragon805プロセッサは、優れた性能と低消費電力で豊富なマルチメディア機能をサポートしています。これは、最も要求の厳しい組み込みコンピューティング·アプリケーションにハイエンド機能を提供します。

基本コア構成



  • １つのコアが最大2.7 GHzのクアッドコアQualcomm®クライト™450 CPUとマルチタスク（ARM®v7ISA互換）
  • Qualcomm®Snapdragon™805（APQ8084 SoC）搭載
  • 標準RAM 2GB(最大3GB）オンボードoP LPDDR3 @ 800MHz　2x64ビット26.5GB/s/メモリバス
  • eMMC 4GB V4.5 / 5.0（最大64GBまでサポート）


オーディオ、ビデオ、インターフェース、および接続性　　　　　



  • 1×HDMI v1.4aコネクタ
  • 1X MIPI-DSIコネクタ
  • 2X MIPI CSI-connectoro
  • 1×eDP（ディスプレイ・ポート）コネクタ
  • ハイ·デフィニション·オーディオ7.1 入出力
  • 2x USB 2.0。 1×microUSB 3.0 OTG
  • 1x Mini PCIe, 1x RS-232, I2C, SPI, Serial Console
  • BT4.1、デュアルチャネルWi-Fi、GPSアンテナコネクタ
  • ギガビットイーサネット



動作環境および寸法　　　　　　　　　　　　　　　　　　　　　　　　



  • 電源：+ 12V入力ソケット（5A標準５Ａ）
  • 寸法：50ミリメートルX 28.5ミリメートル（microSOM）
  • キャリアボード（ミニITX）17センチメートル×17センチメートル
  • 動作温度：0〜70℃
  • 保管温度：-20〜80℃
  • 相対湿度：5～95パーセント（結露しないこと）
  • RoHS指令に準拠し、WEE互換



POC-SOM-APQ8084(Snapdoragn805)システム開発キットの接続コネクタ



1 Wi-Fiを提供SMAコネクタ
2 GPS SMAコネクタ
3 ANCヘッドセットジャック
4 フロントパネルオーディオ
5 5.1タワーオーディオ
6 Wi-Fi/BT SMAコネクタ
7 HDMIコネクタ
8 DB9 RS232コネクタ
9 USB3.0コネクタ
10 USB3.0コネクタ（2.0モード）
11イーサネットコネクタ
12 DCジャック
13 PCIeコネクタ
14 PCIe選択ジャンパ
15 外部バッテリーヘッダ
16 センサモジュール
17 ブート選択スイッチ
18 電源、+ -
19 バッテリーソケット
20 フロントパネルヘッダ
21 DSIコネクタ
22 拡張コネクタ
23 カメラ0コネクタ
24 カメラ1コネクタ
25 Wi-Fi PCBアンテナ
26 GPSオンボードアンテナ
27 Wi-Fi/BT PCBアンテナ
28 SOM
29 ATX電源コネクタ
30 uUSB3.0コネクタ
31 ATX電源ONジャンパ
32 UARTヘッダ
33ヘッドセット標準ジャンパ
34バッテリー充電器コネクタ
35マイクロSDカードスロット

POC-SOM-APQ8084(Sanpdragon805)システム開発キット関連

MENU

Quallcom Snapdragon SoM

・POC-Q7-APQ8064T-IN

・POC-microSOM-APQ8084-IN

Quallcom Sanpdragon SBC

・POC-SBC-QualK300-IN

・POC-SBC-QualK450-IN

Quallcom Sanpdragon kit　

・Q7-APQ8064T(概要/詳細)

・microSOM-APQ8084

アクセサリ

・POC-ACC-1B00-IN

・POC-ACC-1B10-IN

・POC-ACC-1B30-IN

・POC-ACC-1H00-IN

・POC-ACC-1H30-IN

    傑出したビデオやグラフィック、低電力消費、そして高度なコンピューティングパフォーマンスを必要とする組み込みアプリケーションに最適です。プラグアンドプレーのIFC 6540SBCは、小さなPico-ITXフォームファクタで登場しました。IFC 6540SBCは、クアルコムスナップドラゴン805プロセッサ、すなわち4K Ultra HD ディスプレイ(4K Ultra HD UI と4K Ultra HDビデオキャプチャやプレーバックリアリスティック3Dゲーミングをアシストしたハードウェアを含む)をサポートした初の商業用モバイルグレードSoCに基づいています。最大で55MPの３つのカメラと複数のHDディスプレイをサポートします。
  • inforce-6501-SOM

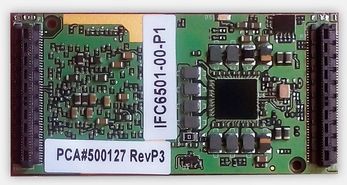

  • IFC6501-Quallcom

概要


・クアッドコア Krait CPU/ 2.7GHz

・グラフィックに最適なAdreno 420 GPU @4.8 Giga ピクセル毎秒

・ローパワーコンピュータビジョンとオーディオ処理用のHexagon DSP v50 @600MHz

・デュアルイメージシグナルプロセッサ(ISPs) @1.2GP/sとカメラ3つのサポート

＊ビデオと接続オプションに関してはお問い合わせください。



™POC-SOM-QualK450-INμSoM

プロセッサ、パワーパフォーマンス

・Qualcomm® Snapdragon™ 805 (APQ8084 SoC)

・2 GB on-board DDR3 (PCDDR3 533MHz)

・16GB eMMC v4.5/5.0 (support up to 64MB)

・Onboard 6-axis sensors (Accelerator/Gyroscope)
オーディオ、ビデオ、インターフェース、接続

・Audio 4x Line out, 3x Mic-in, 1x headphone out 8-channel 7.1 surround sound, Dolby Digital plus, Dolby True HD and DTS-HD via HDMI

・4K Ultra HD video w/ HEVC playback & H.264 capture

・2x MIPI-DSI (4-lane) & touch screen, 3x MIPI-CSI (4-lane)

・1x µHDMI (Type D),

・1x µSD card slot, SATA3

・2x USB 2.0 (host),

・1x USB 3.0 (micro B, device mode)

・1x USB 3.0 type A (host),

・1x PCIe, SDC, SLIMBUS BT 4.1 ,

・2x dual band Wi-Fi, GPS

・1x Expansion header (I2C, SPI, UART, GPIOs, MPPs)

・1x JTAG,

・1x RS-232,

・1x GPS antenna connector
電源、メカニカル、環境

・Power: +12.0V DC Input socket (3A typ.)

・Dimensions: 10cm x 7cm (Pico-ITX)

・Operating Temp: 0 to 70 C

・Storage Temp: -20 to 80 C

・Relative Humidity: 5 to 95% non-condensing

・RoHS and WEE compliant

POC-SOM-QualK450-INμSoMブロック図

コンピュータモジュールとキャリアボードの組み合わせです。

ifc6501 block-diagram



MENU

Quallcom Snapdragon SoM

・POC-Q7-APQ8064T-IN

・POC-microSOM-APQ8084-IN

Quallcom Sanpdragon SBC

・POC-SBC-QualK300-IN

・POC-SBC-QualK450-IN

Quallcom Sanpdragon kit　

・Q7-APQ8064T(概要/詳細)

・microSOM-APQ8084

アクセサリ

・POC-ACC-1B00-IN

・POC-ACC-1B10-IN

・POC-ACC-1B30-IN

・POC-ACC-1H00-IN

・POC-ACC-1H30-IN

    世界最小のSnapdragon モジュールに入れたQualcomm® Snapdragon™ 805に基づいたプロセッサ (APQ8084)です。プラグアンドプレイInforce 6501 µSoM™は非常に小さな50mm X 28.5mmのフォームファクタに入ります。 Snapdragon 805プロセッサは4K Ultra HDディスプレー(4K Ultra HD UI とハードウェアにアシストされた4K Ultra HDビデオキャプチャとプレーバック)をサポートし、最高で55MPカメラサポートも完備した初めての商業用モバイルグレードプロセッサです。これらの高分解能ビデオと画像プロセス能力は小型フォームファクタの中の組み込みデバイス用としてご利用いただけます。
  • inforce-6501-SOM
  • IFC6501-Quallcom japan

POC-mircoSOM-APQ8084-IN概要


・クアッドコア Krait™ 450 CPU/ 2.7GHz
・Adreno 420 GPU @4.8 Giga ピクセル毎秒
・Hexagon DSP v50 @600MHz
・デュアルイメージシグナルプロセッサ(ISPs) @1.2GP/sとカメラ3つのサポート
・4KウルトラHDビデオ w/ HEVC プレーバック& H.264 キャプチャ ・デュアルMIPI-DSI (4-lane) & タッチスクリーン
・デュアルMIPI-CSI と最大55 MPまでのカメラサポート
・WiFi/BT/GbE/SATA/GPS接続 ・AndroidとLinaro BSP サポート



™POC-microSOM-APQ8084-IN仕様

プロセッサ

パワーパフォーマンス

・Qualcomm® Snapdragon™ 805 APQ8084 µSoM™

・クアッドコア Krait™ 450 CPU @2.5GHz each, 2MB L2 cache. ARM®v7 compliant (Cortex®-A15 クラス)

・Adreno 420 GPU @4.8 Giga Pixels/second;OpenGL ES3.1, OpenCL 1.2 Full Profileサポート,ハードウェアテッセレーション、ジオメトリシェーダー、プログラマブルブレンディング、低電力消費

・低電力オーディオ・コンピュータビジョンプロセス用 Hexagon™ DSP v50 @600MHz

・デュアル画像プロセッサ (ISP) @1.2GP/sスループット、 3 台のカメラ（55MPまで）サポート

・独立したダイナミック CPU/GPUクロッキングと電圧スケーリング ・低電力常時稼働センサーエンジン
ストレージ、マルチメディア、接続

  •4GB eMMC v4.5/5.0 (16GBまでサポート) NAND flash

• 高速シームレスマルチタスクのための最大3GB PoP LPDDR3 @800MHz 2X64-bit 25.6GB/s メモリバス

•メモリ拡大のためのサポートSDIO v3.0　インターフェース

•4K Ultra HD ビデオw/ HEVCプレーバック& H.264 capture

•HQV™ ビデオポストプロセス

•24bit/192Khz プレーバックサポート付きHi-Fi オーディオ

• MIPI-DSIとHDMI 付き3 concurrentディスプレーサポート

• MIPI-CSI 3 カメラ用サポート

•Bluetooth 4.1, 2x デュアルバンドWiFiとGPS

•1x PCle インターフェースサポート
I/Oインターフェース

・HDMI 1.4a ・Dual MIPI-DSI (4-レーン) & タッチスクリーン

・Dual MIPI-CSI (4 レーン)

・1x USB 3.0 (ホスト)

・1x USB 2.0 (adb/デバッグ)

・1x USB 2.0 (ホスト)

・1x PCIe, 1 x SDC

・WiFi とGPS 外部アンテナ接続

・1x JTAG ・1x RS-232

・2 x 12C, 1 X UART, 8 X GPIOs, スリムバスSlim Bus

・ 1x ステレオヘッドホンアウトプット、4xレーンアウト, 3x mic in
ネットワークインターフェース

・802.11 ac 2X 2.4GHz/5GHz WiFi & Bluetooth 4.1

・GPS
電源、メカニカル、環境

・  電源： +3.3V/6A インプット

 ・  対応温度: 0 ℃から70℃

 ・  相対湿度：5% to 95% コンデンスなし

 ・  サイズ: 50 mm x 28.5 mm

・  ストレージ温度: -20 to 80 ℃

 ・  RoHS と WEE compliant


ソフトウェアサポート ・Android KitKat 4.4 BSP

・カメラ用デバイスドライバ、ディスプレー、ペリフェラル

POC-microSOM-8084-IN(POC-SOM-QualK450-INμSoM)ブロック図

コンピュータモジュールとキャリアボードの組み合わせです。

ifc6501 block-diagram



POC-microSOM-8084-IN(POC-SOM-QualK450-INμSoM)関係

POC-microSOM-8084-INシステム開発キット

MENU

Quallcom Snapdragon SoM

・POC-Q7-APQ8064T-IN

・POC-microSOM-APQ8084-IN

Quallcom Sanpdragon SBC

・POC-SBC-QualK300-IN

・POC-SBC-QualK450-IN

Quallcom Sanpdragon kit　

・Q7-APQ8064T(概要/詳細)

・microSOM-APQ8084

アクセサリ

・POC-ACC-1B00-IN

・POC-ACC-1B10-IN

・POC-ACC-1B30-IN

・POC-ACC-1H00-IN

・POC-ACC-1H30-IN

    POC-SBC-QualK300-INは、Snapdragon 600 SoCをベースにした、融通が利き実績のあるコンパクトなシングルボードコンピュータです。便利なPico-ITXフォームファクタに従っています。プラグアンドプレーの本製品は、リッチなI/Oや信頼のおける接続性、Snapdragon 600 SoCのクアッドコアプロセスパワーをシステムデザイナーに提供します。POC-SBC-QualK300-INは、以下のアプリケーションの中で、Android や Linuxベースのユニークな組み込みに理想的な選択肢を提供します。
    ・ ロボットとドローン
    ・ スマートオフィス/コラボレーション/ビデオカンファレンス
    ・ 医療画像システム
    ・ ウェアラブルハンドフリーコンピューティング
  • inforce-6501-SOM
  • IFC6501-Quallcom

概要


・Quad core Krait CPU running at 1.7GHz
・Adreno 320 GPU for excellent graphics
・Hexagon DSP for audio processing



IFC 6501 μSoM™

プロセッサ、パワーパフォーマンス

・1.7GHz quad-core Krait 300 CPU (ARM®v7 ISA compatible)

・128 bit SIMD NEON providing up to 2x performance accelerating multimedia and DSP algorithms Adreno 320 GPU with 3x performance over

・Adreno 225 GPU Hexagon V40 DSP (up to 600MHz) for differentiated signal processing

・High-definition 1080p video encode/decode (MPEG-4/MPEG-2 / H.264 / DivX / VC-1 / WMV-9) with multi-screenHD support, with integrated HDMI

・Asynchronous SMP (aSMP) technology with dedicated power management processor for optimal battery life

・Miracast support, WiFi wireless streaming to external HD display

・Advanced Dolby 7.1 surround sound, voice codecs (QCELP, EVRC, GSM, AMR, G.711, G.729A/AB) and audio codecs (MP3, AAC, AAC+, eAAC+, WMA, Vorbis, FLAC)

・Up to three cameras, with support for 21MP, image stabilization, zero shutter lag, HDR

・2 GB on-board DDR3 (PCDDR 533MHz)

・Independent Clock Scaling Per Core


ネットワークインターフェース、ストレージ

 ・NETWORK INTERFACES

802.11 b/g/n WiFi + Bluetooth 4.0

10/100/1000bps Ethernet



・STORAGE

　μSD card connector

　eMMC 4GB

　SATA
I/Oインターフェース

・μHDMI for HD1080p

・LVDS

・Supports up to a 20MP Camera MIPI-CSI2

・HD Audio and Mic-in





I/O INTERFACES (ON-CONNECTOR)

・Standard I/O interfaces including GbE, I2C, SPI, UART, UIM, GPIOs, etc. and on-board Serial Console and USB
電源、メカニカル、環境

・Power: +5V Input Socket (3A typ.)

・Dimensions: 10cm x 7cm (Pico-ITx)

・Operating Temp: 0 to 70 C

・Storage Temp: -20 to 80 C

・Relative Humidity: 5 to 95% non-condensing RoHS and WEE compliant


POC-SBC-QualK300-INブロック図

コンピュータモジュールとキャリアボードの組み合わせです。

ifc6501 block-diagram



MENU

Quallcom Snapdragon SoM

・POC-Q7-APQ8064T-IN

・POC-microSOM-APQ8084-IN

Quallcom Sanpdragon SBC

・POC-SBC-QualK300-IN

・POC-SBC-QualK450-IN

Quallcom Sanpdragon kit　

・Q7-APQ8064T(概要/詳細)

・microSOM-APQ8084

アクセサリ

・POC-ACC-1B00-IN

・POC-ACC-1B10-IN

・POC-ACC-1B30-IN

・POC-ACC-1H00-IN

・POC-ACC-1H30-IN

  • クアルコム製APQ8064T（クアッド1.7GHz）搭載
  • 産業用規格Qseven(7cm x 7cm)対応システムオンモジュール
  • システムオンモジュールとキャリアボードと2組1体で１つの電子回路ユニット対応
  • WiFi接続とBluetooth接続可能
  • Android4.4.対応
  • オプションとして、ポジティブワンによるベースボード、ソフトウエアの受託開発
  • IFC6400 APQ8064T
  • IFC6400 APQ8064T back
  • IFC6400 APQ8064T-development-kit


POC-Q7-APQ8064T-INについて

プロセッサー
CPU名 クアルコム社Snapdragon 600シリーズ　APQ8064T
CPUタイプ Krait
CPUコア 4-core
CPUクロック（最大） 1.7GHz
GPU Adreno 320
DSP QDSP6V4
メモリ
RAM 標準2GB DDR3 (最大533MHz)
フラッシュ 標準eMMC 4G（最大64GBまで拡張可能）
ネットワーク
イーサネット GbEAlteros8151
Bluetooth 4.0
A/V インターフェイス
Micro HDMI あり
LVDS あり
オーディオ

5.1 入出力
MIPI-CSI 4列で最大20メガピクセル
その他　インターフェイス
USB host 2x
シリアルコンソール 3ピンのヘッダー上
GPS WGR7640
特徴
動作温度 0℃～70℃
動作温度（ストレージのみ） -20℃～80℃
面積 70 × 70mm

湿度

 コンディショナなしで、5％～95％
電源 +5V DC



POC-Q7-APQ8064T-INブロック図

コンピュータモジュールとキャリアボードの組み合わせです。

Q7-APQ8084-block

IPOC-Q7-APQ8064T-INの開発キット



POC-Q7-APQ8064T-INを利用した開発を進めるにあたり

  • Quallcom製Sanpdoragnは、スマートフォンで多くの実績があり、製品イメージがしやすいチップです。
  • スマートフォンやオートモーティブ分野のフォーキャストするため、それ以外の分野のマーケット向けには情報が公開されていないという欠点がございます。
  • ポジティブワンでは、ドライバ、上位アプリケーション、ベースボードの開発により、お客様が検討される仕様の実現が可能です。
