Apalis評価用キャリアボード

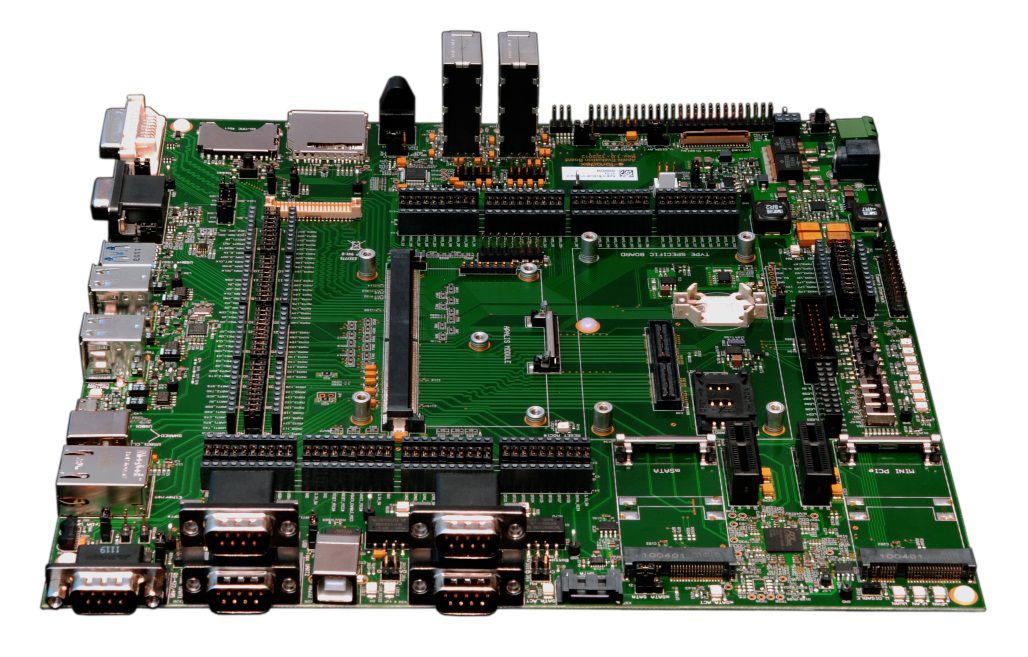

apalis evaluation board

Apalis評価キャリアボード仕様

接続性
USB 3.0 2ｘ（1×OTG）
USB 2.0 4X
PCIeスロット 2×1
MiniPCIe サポート
シリアルATA /mSATA 1X（共有）
SD / MMC / SDIO 1×8ビット、1×4ビット
I2C 3倍
SPI 2倍
PWM 4X
GPIO ブレイクアウトエリアを介してアクセス
イーサネット 10/100/1000メガビット
RS232 / IrDA 2ｘ　/ 1X
RS422/485 1X
並列カメラ·インタフェース 1X
CAN 2x
ADC 4X
マルチメディア
デジタルオーディオ HDA 7.1コーデック（アナログコネクタを含む）
イン/アウトアナログオーディオ 2x / 1X
S / PDIFイン/アウト 1X / 1X（TOSリンクでもアウト）
抵抗膜方式タッチパネル 4/5-wire
ビデオ出力 VGA、DVI-D
LCDインタフェース RGB、LVDS（デュアルチャネル）
種類に固有のボードコネクタ
USB-RS232トランシーバ はい
ボード上にRTC はい
物理的
電源電圧 7～27 V DC
オンボード電源 3.3 V / 5 V、7A
サイズ 250×250ミリメートル

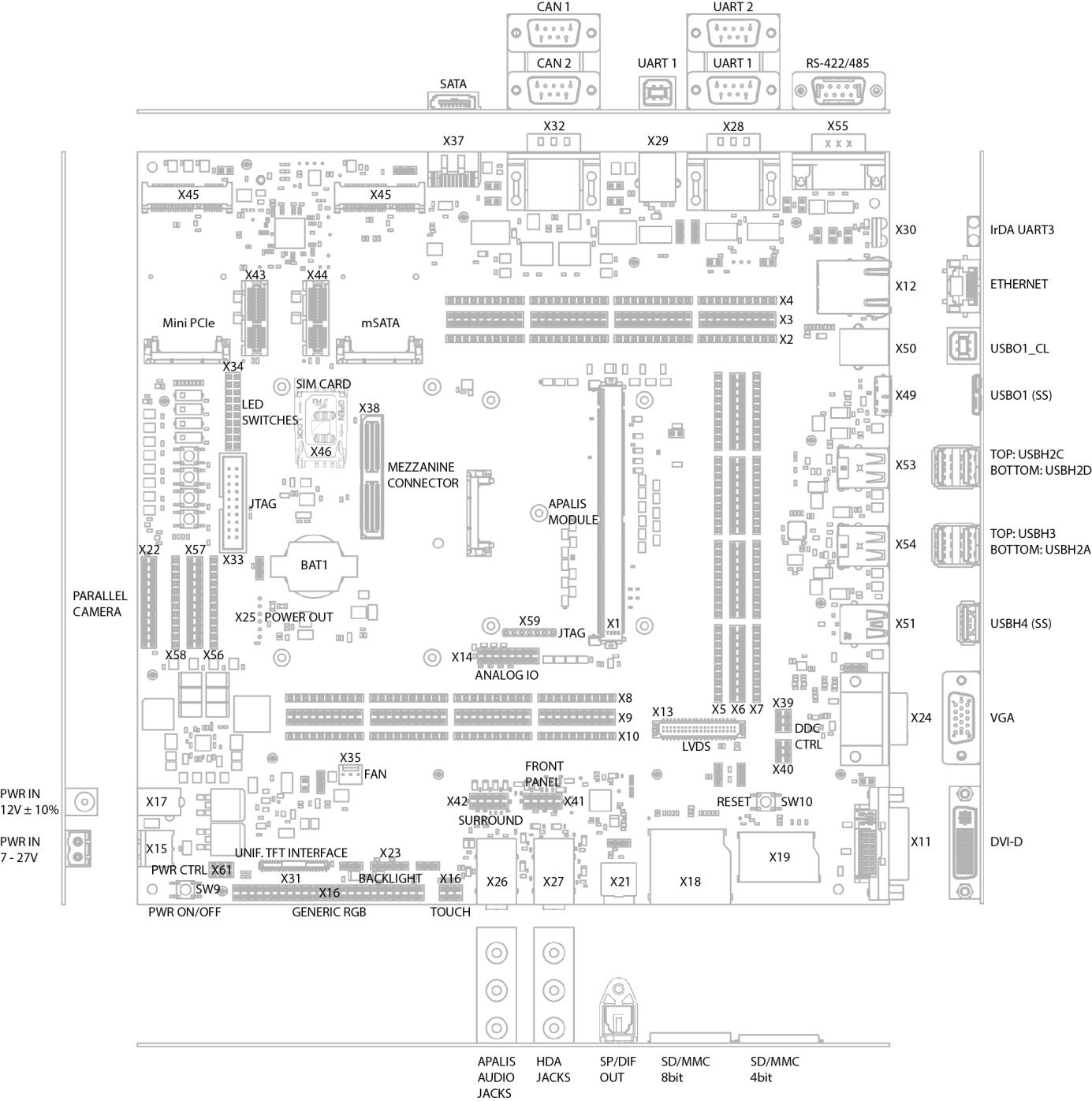

Apalis評価キャリアボード・ブロック図

apalis evaluation board connector architecture
