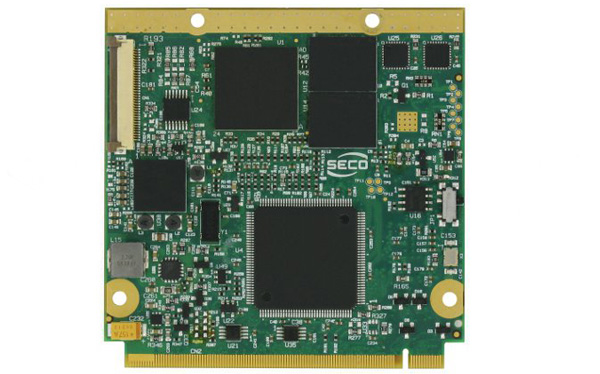

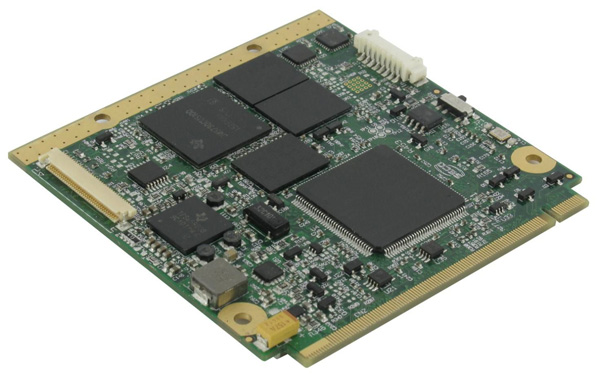

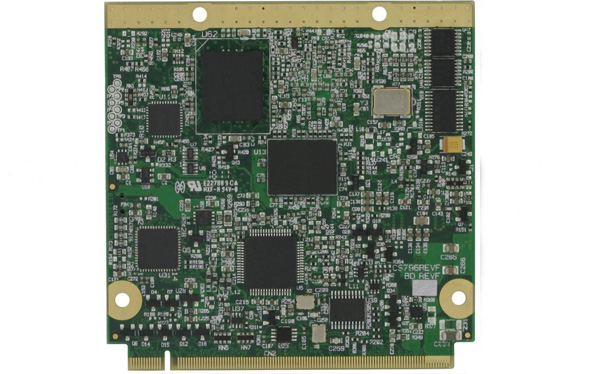

POC-Q7-OMAP3730-SE(QuadMo747-X/OMAP3)

POC-Q7-OMAP3730-SE(QuadMo747-X/OMAP3)

  • uQseven Rev1.20準拠 産業用小型CPUモジュール
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • TI製DM3730(800MHz/1GHz®Cortex™-A8)搭載
  • Power VR SGX™グラフィック アクセラレータ搭載
  • C64x+ DSP & ビデオ アクセラレータ搭載

POC-Q7-OMAP3730-SE仕様

フォームファクター フォームファクター Qseven Rev1.20ソケットタイプ
プロセッサシステム CPU

Texas Instruments製DM3730

周波数800MHz / 1GHz, with Power VR SGX™ graphics, C64x+ DSP & Video Accelerator

 グラフィック

Power VR SGX™ グラフィック アクセラレータ

C64x+ DSP &  ビデオ アクセラレータ

メモリ RAM LPDDR2 512MB
ストレージ

eMMC 4GB/8GB

その他 -
インターフェース イーサネット

10/100Mbps(SMSC LAN9220)

WiFi/Bluetooth

-

USB

 1 x USB OTG

2 x USB 2.0 Host

UART x2
CAN x1
拡張インターフェース SPI, I2C, LPC, JTAG
拡張インターフェース PCIe

PCI Express2.0(1レーン)

SATA x1
SDソケット (SDIO)
マルチメディア LCD(TTL / LVDS / EDP)

1x LVDS single/Dualチャネル 18/24bitインターフェース

(解像度;1366x768)

DDI(HDMI / DVI / DisplayPort)

-

カメラ

x1

ビデオ

-

タッチパネル -
オーディオ 音声インターフェース AC'97 (I2C)
CODEC  -
コネクタ ライン入力、ライン出力
補助機能 補助機能 WachDog
LED -
発振回路 CPG(クロック発振器): 20MHzオシレーター
パワー 電源電圧 単一 5V
コネクタ Qsevenソケット
環境仕様 標準温度

0°C ~ +70°C

拡張温度 -40°C ~ +85°C
物理特性 寸法(L x W x H) 70mm x 70mm
重量 -
オペレーティングシステム リナックス Linux2.6
Windows
Android -
その他 -
認定 RoSH 対応

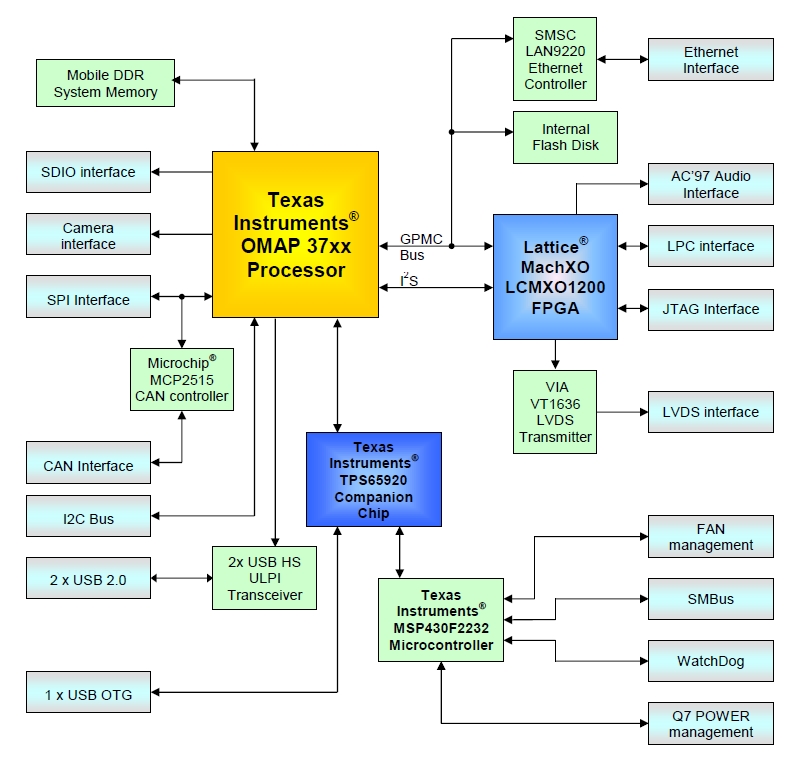

POC-Q7-OMAP3730-SEブロック図

map omap3730
