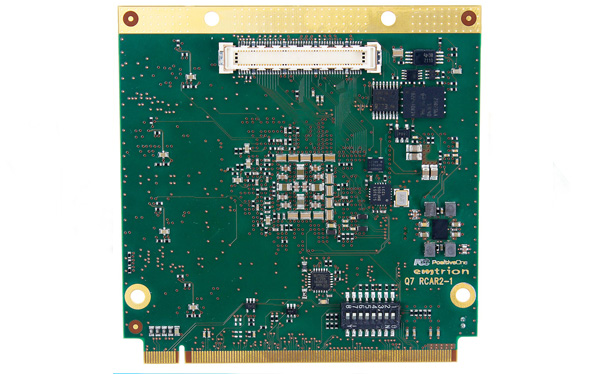

POC-Q7-RcarH2(Q7-RcarH2)
- QsevenRev2.0準拠産業用CPUモジュール
- ルネサスエレクトロニクス製R-Car H2 (R8A7790)搭載
- 世界初のARM®CortexTM-A15QuadおよびARM®CortexTM-A7Quad搭載
- 車載情報端末向けSoCとして業界最高性能25000DMIPS（R-Car H1比の約2倍）以上を実現
- 最新PowerVRアーキテクチャ高性能グラフィックスコアG6400を車載向けに初めて採用
- 「R-Car H1」比、約4倍の処理性能を持つIMP-X4の搭載により、OpenCVに対応
- 次世代車載向けに必要なインタフェースを強化
- (USB3.0、EthernetAVBなど)
POC-Q7-RcarH2仕様
| フォームファクター | フォームファクター | Qseven Rev2.0ソケットタイプ |
| プロセッサシステム | CPU |
ルネサスエレクトロニクス製 R-CarH2®クアットCORTEX-A15およびA7 コープロセッサ 2x ARM NEON |
| グラフィック |
Imagination technologies製PowerVR G6400(OpenGL ES3.0、OpenCL1.1e） ルネサスグラフィックプロセッサ(2D) |
|
| メモリ | RAM | DDR3 SDRAM（標準2GMB） |
| ストレージ |
eMMC(2GBもしくは8MB) |
|
| その他 | QSPI NOR Flash 256MB | |
| インターフェース | イーサネット |
10/100Mbps(LAN8729Ai Qsevenインターフェース） 10/100/1000Mbps(80pin 拡張インターフェース） |
| USB | 1x USB Host3.0, 3x USB2.0 Host, 1 x USB2.0 OTG(Device用） | |
| UART | x1（SCIF：シリアルコミュニケーションインターフェース） | |
| CAN | x1 | |
| 拡張インターフェース | 80pin拡張(Ethernet AVB, MediaLB, SD), JTAG, MCIF, MLB(車載向けメディアローカルバス）, I2C, PWM | |
| 拡張インターフェース | PCIe |
PCI Express2.0(1レーン） |
| SATA | x1 | |
| SDソケット | microSD(CPUモジュール内臓） | |
| マルチメディア | LCD（TTL / LVDS / EDP） |
TTL信号(24bpp RGB)
|
| DDI（HDMI / DVI / DisplayPort） |
1x HDMI 1.4 2x LVDS |
|
| カメラ |
- |
|
| ビデオ |
- |
|
| タッチパネル | - | |
| オーディオ | 音声インターフェース | HDオーディオ |
| CODEC | - | |
| コネクタ | ライン入力、ライン出力 | |
| 補助機能 | RTC | CPUモジュール内臓 |
| LED | 2 x Green LED | |
| 発振回路 | CPG（クロック発振器）： 20MHzオシレーター | |
| パワー | 電源電圧 | 単一 5V |
| コネクタ | Qsevenソケット | |
| 環境仕様 | 標準温度 | - |
| 拡張温度 | -40～+85°C | |
| 物理特性 | 寸法（L x W x H） | 70mm x 70mm |
| 重量 | - | |
| オペレーティングシステム | リナックス | Linux3.x |
| Windows | - | |
| Android | - | |
| その他 | - | |
| 認定 | RoSH | RoSH |
POC-Q7-RcarH2(Q7-RcarH2)ブロック図
TBD
