  • 総電力機能：42V×18A = 756 W
  • 最適な消費電力の冷却ストリップ
  • Enclustra製ユニバーサルドライブIPコアのために設計
  • FMCローピンカウント（LPC）コネクタ
  • 2BLDC、3DCまたは1-2ステッピングモータをサポート
  • 各9A支える6 MOSFETハーフブリッジ
  • 200kHzのより高いのPWM周波数をサポート
  • 電流センスアンプとA / Dコンバータ
  • エンコーダ/ホールセンサ·インタフェース
  • 30Vセンサ入力と俳優出力
  • 制動エネルギを散逸させるブレーキチョッパ
  • トランシーバー＆温度センサーがCAN
  • ドライブ出力のEMCフィルタ

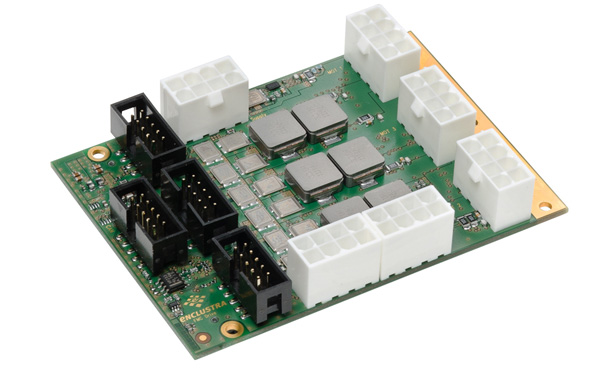

  • FMC DR2(FMCドライブコントロールカード)

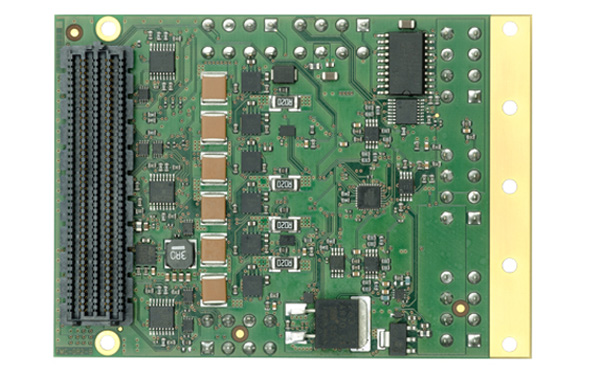

  • FMC DR2(FMCドライブコントロールカード)

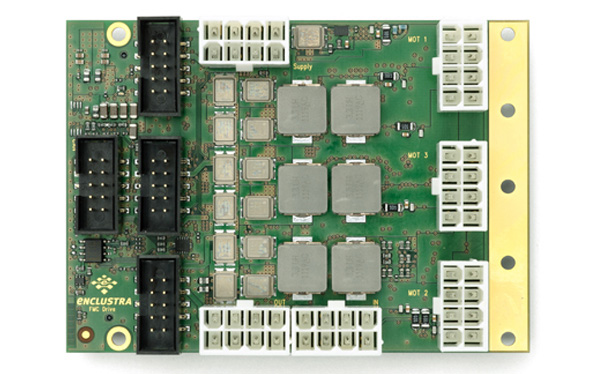

  • FMC DR2(FMCドライブコントロールカード)

FMC DR2(FMCドライブコントロールカード)仕様

フォームファクター フォームファクター

FMC LPCコネクタ
FMC LPC接続 SPI A/Dコンバータ
PWM MOSFETドライバ
i2C 温度センサー
LVCMOS エンコーダ/Hallセンサ・シングル・コンディショニング
 LVCMOS

30V I/Oシングル・コンディショニング
LVCMOS

CAN transceiver
インターフェース Motor 1-3
電源コネクタ

1
エンコーダ・コネクタ 1-3
30V I/O 1
CAN

1
マルチメディア LCD（TTL / LVDS / EDP） -
パワー 電源電圧
コネクタ
環境仕様 標準温度 0〜+70°C
拡張温度 なし
物理特性 寸法（L x W x H） 160mm x 90mm
重量 -
