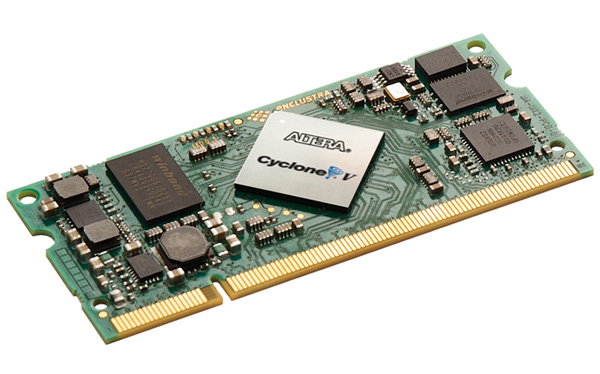

  • SODIMMソケット型小型FPGAモジュール
  • アルテラ社CycloneV搭載(最新世代の低コスト、低消費電力FPGA)
  • UBGA324パッケージ内のアルテラのCyclone V FPGA(標準オプションとして5CEA2と5CEA4)
  • 最大48Kロジック·エレメント、48Kフリップフロップと144乗算(5CEA4 FPGA)
  • ギガビットイーサネットPHY
  • 108ユーザーI / O、シングルエンドまたは差動
  • 最大16メガバイトクワッドSPIフラッシュ
  • 最大256メガバイトのDDR3 SDRAM
  • 4ビットパラレルSPIフラッシュのための高速起動
  • 高効率DC/DCコンバータやアルテラのCyclone V FPGAのために最小の消費電力
  • 多くのアルテラ関連IPコア互換

POC-DIMM-CycloneV-E(Mars CA4)仕様

フォームファクター フォームファクター SODIMMソケットタイプCOM
プロセッサシステム CPU -
 FPGA  アルテラ社Cyclone V(UBGA324)
メモリ RAM DDR3 SDRAM(標準温度256MB、産業温度256MB)
ストレージ -
その他 クアッドSPI Flash 16MB
インターフェース イーサネット ギガビット・イーサネット x 2
USB -
UART -
CAN -
拡張インターフェース 108ユーザーIO, I2C, JTAG
拡張インターフェース PCIe -
SATA -
SDソケット -
マルチメディア LCD(TTL / LVDS / EDP) -
DDI(HDMI / DVI / DisplayPort) -
カメラ -
そのほか -
オーディオ 音声インターフェース -
CODEC -
コネクタ -
補助機能 RTC モジュール内蔵
LED 4 x LED
発振回路 50MHzオシレーター
パワー 電源電圧 単一 3.3V
コネクタ SODIMMソケット
入力出力  2.5V@2A, このメールアドレスはスパムボットから保護されています。閲覧するにはJavaScriptを有効にする必要があります。, 1.1V@2A
環境仕様 標準温度 0〜70°C
拡張温度 -40〜80°C
物理特性 寸法(L x W x H) 68mm x 30mm
重量 -
オペレーティングシステム リナックス -
Windows -
Android -
その他 -
認定 RoSH 対応
