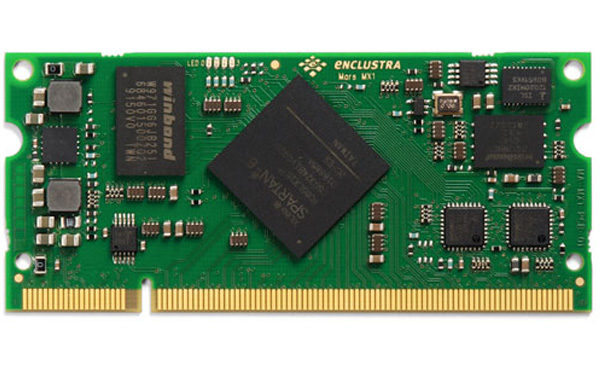

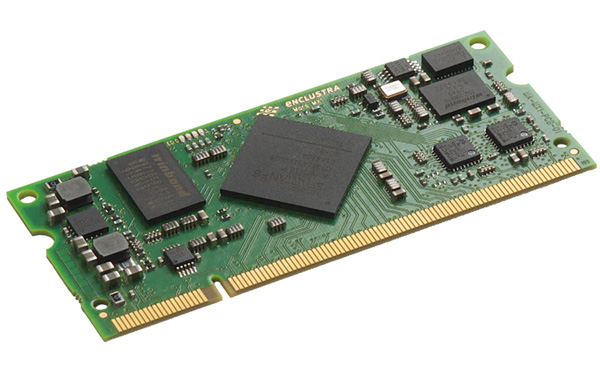

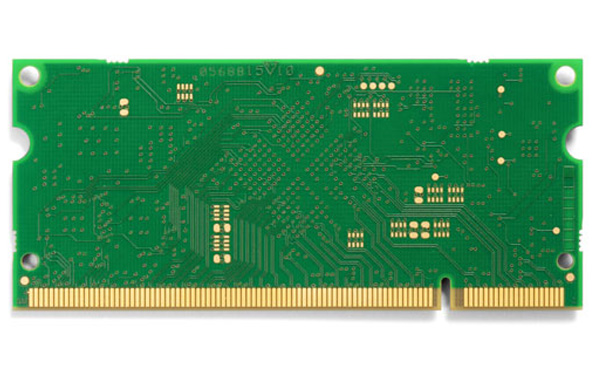

  • SODIMMソケット型小型FPGAモジュール
  • ザイリンクス製Spartan-6 LX FPGA搭載
  • 108ユーザーI / O、シングルエンドまたは差動
  • 最大16メガバイトクワッドSPIフラッシュ
  • 最大256メガバイトDDR2 SDRAM
  • デュアルファストイーサネットPHY（完全EtherCATの準拠）
  • リアルタイムクロック（温度センサーと±5 ppm
  • 3.3V単一電源電圧
  • POC-DIMM-Xilinx-Spartan-6LX_boardcomputer
  • POPOC-DIMM-xilix-Spartan-6LX-FPGA
  • POC-DIMM-Xilinx-Spartan-6LX_CPU_module

POC-DIMM-Spartan-6LX-E（Mars MX1)仕様

フォームファクター フォームファクター SODIMMソケットタイプCOM
プロセッサシステム CPU N/A
 FPGA  ザイリンクス社Spartan-6LX FPGA
メモリ RAM DDR2 SDRAM（標準温度128MB、産業温度128MB）
ストレージ -
その他 クアッドSPI Flash 16MB
インターフェース イーサネット FastEthernet x 2
USB -
UART -
CAN -
拡張インターフェース 108ユーザーIO, I2C, JTAG
拡張インターフェース PCIe -
SATA -
SDソケット -
マルチメディア LCD（TTL / LVDS / EDP） -
DDI（HDMI / DVI / DisplayPort） -
カメラ -
そのほか -
オーディオ 音声インターフェース -
CODEC -
コネクタ -
補助機能 RTC CPUモジュール内蔵
LED 4 x LED
発振回路 50MHｚオシレーター
パワー 電源電圧 単一　3.3V（主力電源入力）
コネクタ SODIMMソケット
入出力 1.8V@2V, 1.2V@2A
環境仕様 標準温度 0〜70°C
拡張温度 -40〜80°C
物理特性 寸法（L x W x H） 68mm x 30mm
重量 -
オペレーティングシステム リナックス -
Windows -
Android -
その他 -
認定 RoSH 対応
