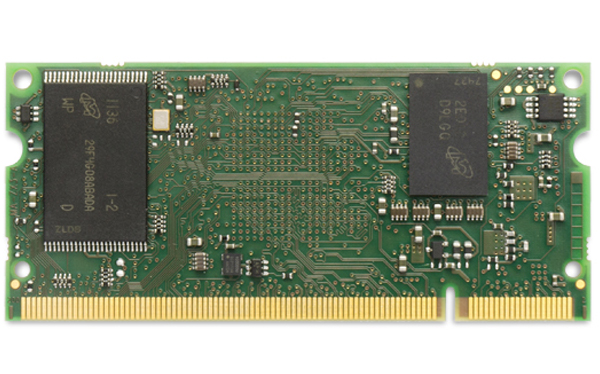

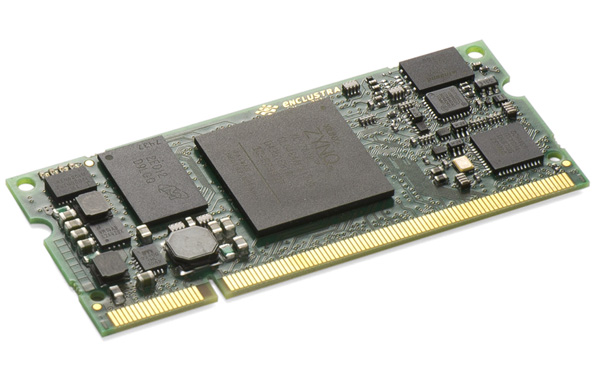

  • SODIMMソケット型小型CPUモジュール
  • ザイリンクス社Zynq-7000 EPP搭載
  • ARM dual-core Cortex™-A9(1コア667MHz)
  • Artix-7 28nmプロセス FPGA ファブリック
  • ギガイーサネットPHY
  • USB2.0 OTG PHY
  • 108ユーザーIO
  • ギガイーサネットPHY
  • USB2.0 OTG PHY
  • Linux BSPおよびツールチェーン
  • Linux、 Android、 eCos、VxWorks対応
  • 産業用温度範囲で使用可能

POC-DIMM-Zynx7020-E(Mars-ZX3)仕様

フォームファクター フォームファクター SODIMMソケットタイプCOM
プロセッサシステム CPU ザイリンクス Zynq-7020 AP Soc(XC7Z020) - ARM Dual Cortex A9
 FPGA  Artix-7 29nm FPGA Fabric
メモリ RAM DDR3 SDRAM(標準温度512MB、産業温度1024MB)
ストレージ NAND Flash(標準温度512MB、産業温度512MB)
その他 クアッドSPI Flash 16MB
インターフェース イーサネット GigEthernet
USB 1x USB2.0
UART はい
CAN はい
拡張インターフェース 108ユーザーIO(ARMプリフェラル:SPI、SDIO、CAN、I2C、UART および FPGA IO)
拡張インターフェース PCIe -
SATA -
SDソケット -
マルチメディア LCD(TTL / LVDS / EDP) -
DDI(HDMI / DVI / DisplayPort) -
カメラ -
そのほか AndroidのLCD表示はLCD IPが別途必要です。
オーディオ 音声インターフェース -
CODEC -
コネクタ -
補助機能 RTC CPUモジュール内蔵
LED 4 x LED
パワー 電源電圧 単一 3.3V
コネクタ SODIMMソケット
入出力 1.8V@2A, 1.5V@2A, 1.0V/4A
環境仕様 標準温度 0〜70°C
拡張温度 -40〜80°C
物理特性 寸法(L x W x H) 68mm x 30mm
重量 -
オペレーティングシステム リナックス Linux3.5
Windows -
Android Android 4.1 (LCD用IPが別途必要)
その他 VxWorks6.9、eCOS3.0
認定 RoSH RoSH
