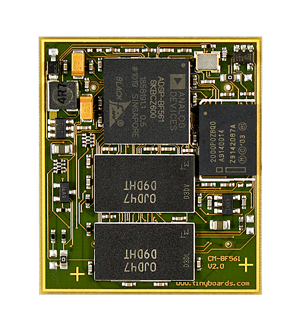

POC-COM-CM-BF561

POC-COM-CM-BF561(C-C-Q25S64F8)

  • CM-BF561アナログデバイス製ADSP-BF561 Blackfin Dual Coreプロセッサ(2 x 525MHz / 2 x 600* MHz搭載)
  • RAM:64MB 32 Bit SDRAM(133Mhz)
  • フラッシュ:8 MB
  • クリスタル:25 MHz
  • PPI 16Bit: 2
  • SPI: 1
  • I2C: emulated by GPIO
  • UART: 1
  • CAN: - SPORT: 1
  • 温度範囲:(0°C to +70°C)
  • サイズ:31x36mm
  • 重量:5g

このコアモジュールは新しいボードとご使用できません。こちらをお勧めします: eCM-BF561(最新版)



CM-BF561の追加機能



  • 3.3Vの単一電源電圧
  • 組込電圧レギュレータ
  • 低電圧リセット回路
  • 2x 100 pin 0.6mmピッチコネクタ
  • RoHS対応
  • BLACKSheepブートローダ

* external core voltage regulator required -詳細はハードウェアのユーザマニュアルに搭載されています。


CM-BF561の使用事例

  • Signal Processing requiring symmetric processing
  • マルチメディア・携帯式アプリケーション
  • プロトタイピング、 小・中量アプリケーション

CM-BF561の開発サポート

  • ボード

EVAL-BF5xx 評価ボード
DEV-BF5xxDA-Lite 開発ボード

  • eCM-eDEVアダプタ

eDEV-BF5xx 開発ボード
CDEV-BF5xx 開発ボード

  • BLACKSheep® OSソフトウェア

uClinux
LabVIEW













POC-COM-CM-BF561(C-C-Q25S64F8) の概要



CM-BF561の追加機能

3.3Vの単一電源電圧
組込電圧レギュレータ
低電圧リセット回路
2x 100 pin 0.6mmピッチコネクタ
RoHS対応
BLACKSheepブートローダ
* external core voltage regulator required -詳細はハードウェアのユーザマニュアルに搭載されています。


CM-BF561の使用事例

Signal Processing requiring symmetric processing
マルチメディア・携帯式アプリケーション
プロトタイピング、 小・中量アプリケーション


CM-BF561の開発サポート

→ボード
EVAL-BF5xx 評価ボード
DEV-BF5xxDA-Lite 開発ボード

→eCM-eDEVアダプタ
eDEV-BF5xx 開発ボード
CDEV-BF5xx 開発ボード
  • BLACKSheep® OSソフトウェア
  •   uClinux Portのご利用に関する情報はこちら
  • LabVIEW組込み
