  • SODIMMソケット型小型CPUモジュール
  • TI製 AM3354/AM3352(ARM Cortex-A8)搭載
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • WiFi接続とBluetooth接続可能
  • Linux3.2.0, Android4.1, Windows EmbddedCompact7対応

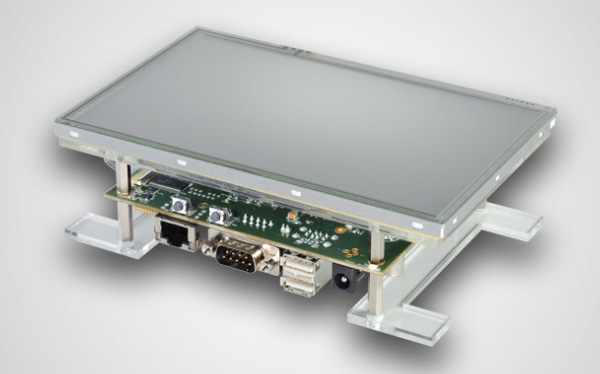

POC-DIMM-AM3354/AM3352-Vシステム開発キット仕様

開発キットの内容
システムオンモジュール  高機能の設定:VAR_SOM_AM3354_600C_256R_256N_AC_EC_WB_CT

表示 容量/抵抗膜タッチパネル付き7 "WVGA LCD
キャリアボード DIMM-vキャリアボード(AM33-VAR-AM33CustomBoard)
ケーブルとアクセサリ
イーサネット·ケーブル
RS232デバッグケーブル
12V電源
USBクライアントケーブル
SDカードをブート/レスキュー
キャリアボードデザインパッケージ
ドキュメントとソースDVD

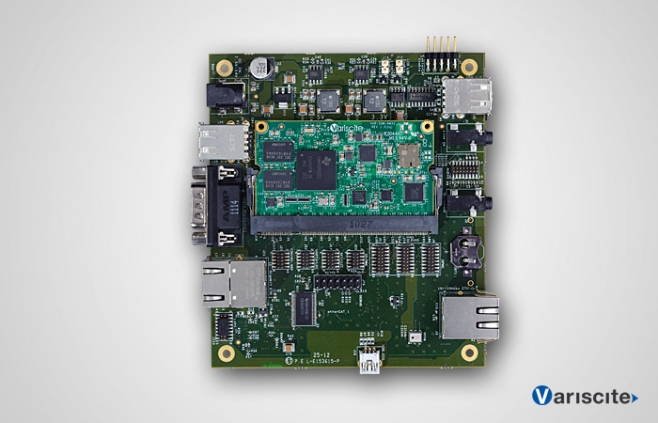

DIMM-vキャリアボード(AM33)(VAR-AM33Customboard)特徴
SOMインターフェース
SODIMM 200ソケット POC-DIMM-AM33(VAR-SOM-AM33)に移入
表示
RGB 18ビットRGBパラレル·ディスプレイ·インタフェース(7 "WVGA LCD用40ピンFFC / FPCコネクタ)
LVDS 18ビット
バックライト·ドライバ はい
タッチパネル
抵抗 4線式タッチパネル、4ピンFFC / FPC
容量性 静電容量式タッチパネル、(10ピンFFC / FPC)
オーディオ
ヘッドホン の3.5 mmコネクタ
ライン -  の3.5 mmコネクタ
拡張
SD-CARD SDカードソケット
USB
USBホスト 4ポートは、コネクタを入力
USB OTG タイプミニABコネクタ
ネットワーク
イーサネット(1) 10/100、RJ45
イーサネット(2) 10/100/1000 Mbps、RJ45
シリアルポート
RS232(1) DV-9オス(DTE)
RS232(2) IDC10ヘッダ(デバッグ)
RS485 ヘッダ
CANバス アイソレータとドライバとCANバスインターフェース
拡張コネクタ
GPMC - ローカル·バス·インタフェース
SD / MMCインタフェース
SPI、I2C
UART
GPIO
JTAG
機械的仕様
外形寸法(幅×長さ×高さ) 12センチメートルX 10.5センチメートル×2.4センチメートル
電子仕様
電源電圧 7.5V-14V DC入力、2.5ミリメートルDCジャック
RTC コインRTCバックアップ電池ソケット(CR1225)
