  • SODIMMソケット型小型CPUモジュール

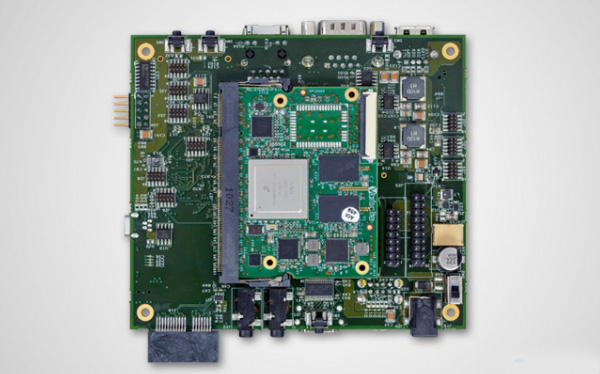

  • フリースケール社i.MX6(ARM Cortex-A9)搭載キャリアボード
  • キャリアボードと2組1体で1つの電子回路ユニット対応
  • Linux, Android, WindowsCE R3.0 EmbddedCompact7対応

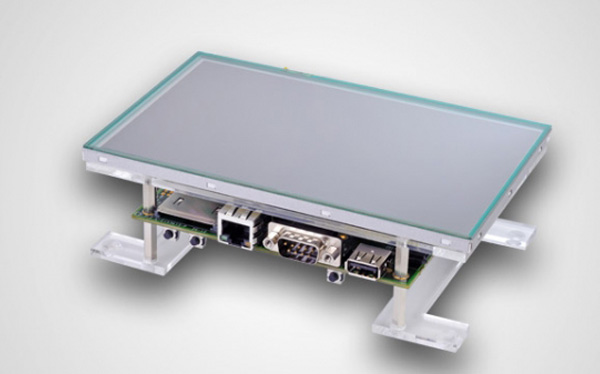

POC-DIMM-i.MX6-Vシステム開発キット仕様

SOMインターフェース
SODIMM 200ソケット 専用CPUモジュールソケット
表示
RGB 18ビットRGBパラレル·ディスプレイ·インタフェース(7 "WVGA LCD用40ピンFFC / FPCコネクタ)
LVDS 18ビット/ 24ビット
HDMI 1.4
バックライト·ドライバ はい
タッチパネル
抵抗 4線式タッチパネル、4ピンFFC / FPC
容量性 静電容量式タッチパネル、(10ピンFFC / FPC)
オーディオ
ヘッドホン 3.5 mmコネクタ
ライン - 3.5 mmコネクタ
デジタルマイク オンボード
拡張
SD-CARD SDカードソケット
S-ATA 7 + 15、メスコネクタ
PCI-Express ミニPCIeコネクタ
SIMカード ミニPCIeモデムサポート
USB
USBホスト 3ポートは、コネクタを入力
USB OTG タイプミニABコネクタ
ネットワーク
イーサネット 10/100/1000 Mbps、RJ45
カメラインタフェース
シリアルカメラ VAR-EXT-CB402のカメラボード
並列カメラ ヘッダ
シリアルポート
RS232(1) DV-9オス(DTE)
RS232(2) IDC10ヘッダ(デバッグ)
RS485 ヘッダ
CANバス アイソレータとドライバとCANバスインターフェース
拡張コネクタ
EIM - ローカル·バス·インタフェース
SD / MMCインタフェース
SPI、I2C
UART
GPIO
JTAG
機械的仕様
外形寸法(幅×長さ×高さ) 12cm x 10.5cm ×2.4cm
電子仕様
電源電圧 7.5V-14V DC入力、2.5ミリメートルDCジャック
RTC コインRTCバックアップ電池ソケット(CR1225)
