- Qualcomm®Snapdragon™805（APQ8084 SoC）搭載
- １つのコアが最大2.7 GHzのクアッドコアQualcomm®クライト™450 CPUとマルチタスク（ARM®v7ISA互換）
- HEVC（H.265）で4K超HDビデオ帯域幅と電力効率の再生およびH.264キャプチャ
- デュアル画像信号プロセッサは、55 MPまで〜1GP/sのスループットとイメージセンサを備えた
- Qualcomm®Adreno™420 GPUは、副腎、前世代と比較グラフィックスで最大40％の増加と計算性能を持つ
- Qualcomm®Hexagon™DSP V50（800MHz帯まで）
- 優れた性能と電力効率のためのタイトなシステム統合と最適化
- Qualcomm®Snapdragon™805（APQ8084 SoC）搭載
- WiFi接続とBluetooth接続可能
- Android4.4.対応
POC-SOM-APQ8084(Snapdragon805)システム開発キット
Snapdragon805プロセッサは、優れた性能と低消費電力で豊富なマルチメディア機能をサポートしています。これは、最も要求の厳しい組み込みコンピューティング·アプリケーションにハイエンド機能を提供します。
基本コア構成
- １つのコアが最大2.7 GHzのクアッドコアQualcomm®クライト™450 CPUとマルチタスク（ARM®v7ISA互換）
- Qualcomm®Snapdragon™805（APQ8084 SoC）搭載
- 標準RAM 2GB(最大3GB）オンボードoP LPDDR3 @ 800MHz 2x64ビット26.5GB/s/メモリバス
- eMMC 4GB V4.5 / 5.0（最大64GBまでサポート）
オーディオ、ビデオ、インターフェース、および接続性
- 1×HDMI v1.4aコネクタ
- 1X MIPI-DSIコネクタ
- 2X MIPI CSI-connectoro
- 1×eDP（ディスプレイ・ポート）コネクタ
- ハイ·デフィニション·オーディオ7.1 入出力
- 2x USB 2.0。 1×microUSB 3.0 OTG
- 1x Mini PCIe, 1x RS-232, I2C, SPI, Serial Console
- BT4.1、デュアルチャネルWi-Fi、GPSアンテナコネクタ
- ギガビットイーサネット
動作環境および寸法
- 電源：+ 12V入力ソケット（5A標準５Ａ）
- 寸法：50ミリメートルX 28.5ミリメートル（microSOM）
- キャリアボード（ミニITX）17センチメートル×17センチメートル
- 動作温度：0〜70℃
- 保管温度：-20〜80℃
- 相対湿度：5～95パーセント（結露しないこと）
- RoHS指令に準拠し、WEE互換

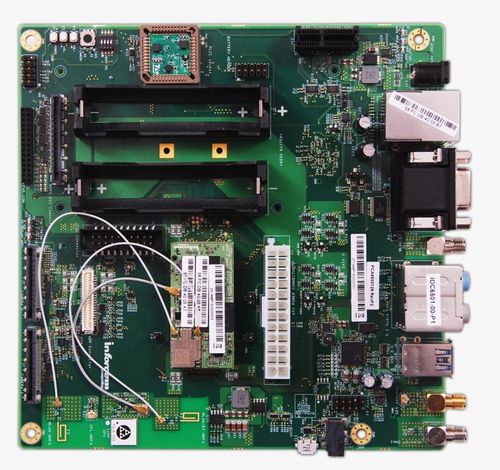

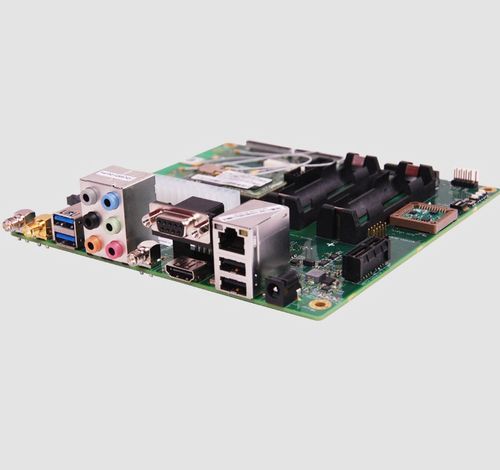

POC-SOM-APQ8084(Snapdoragn805)システム開発キットの接続コネクタ
1 Wi-Fiを提供SMAコネクタ
2 GPS SMAコネクタ
3 ANCヘッドセットジャック
4 フロントパネルオーディオ
5 5.1タワーオーディオ
6 Wi-Fi/BT SMAコネクタ
7 HDMIコネクタ
8 DB9 RS232コネクタ
9 USB3.0コネクタ
10 USB3.0コネクタ（2.0モード）
11イーサネットコネクタ
12 DCジャック
13 PCIeコネクタ
14 PCIe選択ジャンパ
15 外部バッテリーヘッダ
16 センサモジュール
17 ブート選択スイッチ
18 電源、+ -
19 バッテリーソケット
20 フロントパネルヘッダ
21 DSIコネクタ
22 拡張コネクタ
23 カメラ0コネクタ
24 カメラ1コネクタ
25 Wi-Fi PCBアンテナ
26 GPSオンボードアンテナ
27 Wi-Fi/BT PCBアンテナ
28 SOM
29 ATX電源コネクタ
30 uUSB3.0コネクタ
31 ATX電源ONジャンパ
32 UARTヘッダ
33ヘッドセット標準ジャンパ
34バッテリー充電器コネクタ
35マイクロSDカードスロット
